led發光字是由光源、面板、底板、圍邊材料、變壓器、輔料組成，面板采用亞克力，底板多用雪孚板或鐵皮鍍鋅等、圍邊多用亞克力或不銹鋼、鐵皮烤漆等，光源用led模組（戶外的用防水模組）。





 一．材料
1．底板：一般的小字體使用厚5mm的亞克力板或PVC板（上海“綠川”），特殊的大字體采用厚2mm以上的鍍鋅鋼板或冷軋鋼板（武鋼）做底板，并做烤漆或靜電噴塑防腐處理。
2. 箱體：小型的發光字箱體采用5mm的亞克力板（上海“綠川”），大型的發光字箱體采用厚2mm以上的鍍鋅板或冷軋鋼板（武鋼），并做烤漆或靜電噴塑防腐處理。
3. 面板：黑色字采用國產（臺灣“伸春”）或進口（英國“阿卡圖”“路彩特”、德國“德固賽”）的亞克力黑白板（厚3mm或5mm），紅色字及紅色裝飾條使用國產（臺灣“伸春”）的紅色亞克力板（厚3mm或5mm）。
4．光源：采用三珠“食人魚”光源LED模塊（成都“景致”、上海“大峽谷”），模塊規格：76mm×18 mm×15 mm，外殼：ABS，功率白色0.3W、紅色0.5W，光束角135O
，壽命50000小時。

二．LED光源性能
1．節約能源，LED光源也就是一種發光二極管，每個模塊只有0.3W或0.5W，并且發出的光色彩絢麗，飽和度高。
2．由于LED光源是低壓、低流電器，所以返修率很低，可以保持長期工作，不會有高溫發熱現象。

三．亞克力黑白板性能
1．LED發光字采用亞克力黑白板，此板白天呈現黑色，晚上LED 工作時，發白光，透光率可達85%，所以可極大地兼顧白天及夜晚效果。
2．耐風化、耐腐蝕性能高，室外使用壽命可達5—8年不褪色、不風化 。

四．制作組裝工藝及規范 1．制作工藝流程
（1）按字體形狀用數控機床或雕刻機切割出發光字的底板。底板是固定字體及光源的關鍵部位，厚度不得低于3mm。若是大型發光字，底板應采用厚3mm以上鍍鋅鋼板或冷軋鋼板，制作時還要后背加固及焊接連接角鋼。
（2）小型發光字用數控機床或雕刻機切割寬80mm或120mm的邊條，然后在底板上依字形熱彎成發光字的箱體。發光字的箱體厚度應在80mm-120mm之間，厚度低于80mm會在面板上產生光斑現象，若厚度大于120mm會在面板上出現光暗現象。熱彎時箱體的邊角應橫平豎直，誤差小于2mm，弧度平滑圓潤。若是大型發光字，箱體必須采用厚3mm以上的鍍鋅鋼板或冷軋鋼板，上折邊機折壓20mm的邊帶，然后扳金成型。
（3）若是大型發光字還要采用鍍鋅鋼板，用數控機床或雕刻機切割50mm寬的邊條，然后用折邊機居中折成90o
的角，以用來把亞克力黑白板面板安全的扣在發光字的箱體上，拐角處在邊條的內邊剪開25mm長的口，然后扳金以便折彎 。邊條也要做噴塑防腐處理。
（4）依字形用雕刻機切割黑白板，制成字體面板。若是大型發光字，黑白板面板還要拼接，拼接時一定要把拼接縫處理好，以免出現黑縫或漏光現象。
（5）紅色裝飾條在制作時，一定要用最長的板材，以免接頭過多，影響燈光效果。另外條的兩頭不要制作堵頭，以免每個接頭處出現黑影的現象。

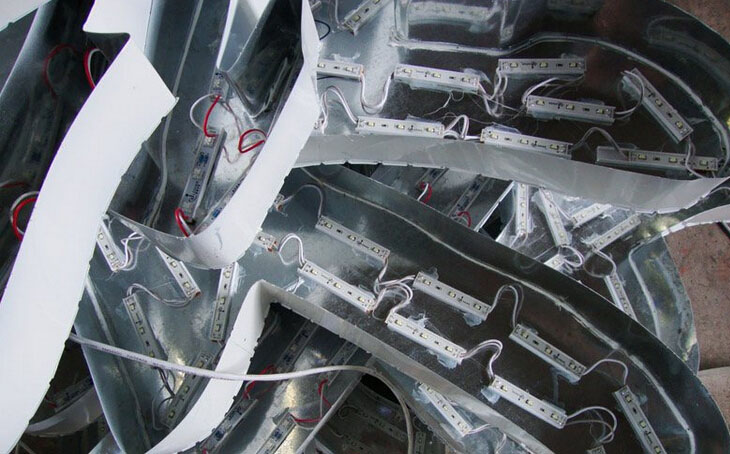

（6）用雙面不干膠帶把LED光源模塊固定在底板上，然后在LED模塊四周用玻璃膠加固，必要時可用硅膠或固定螺絲固定。為了保證黑白板的亮度，LED模塊排布時，必須密布。LED模塊要均勻排布，每回路要接好連接線。
（7）發光字箱體的內立面最好做鏡面處理，如涂反光漆、貼反光膜等，這樣可以提高聚光性，增大反光系數。
（8）LED模塊分正、負極，連接時灰色線接電源正極，白色線接電源負極，每回路模塊數量最多為30個，每個回路并聯在主電源線上，并且分出正負極線。 2．組裝工藝流程
（1）小型發光字，用有機熔劑先把底板和箱體牢固的粘接在一起，在內部用玻璃膠把四周密封，然后測試光源效果，無問題后再把面板用有機溶劑粘接在發光字箱體的上面。粘接時應嚴密合縫，不得出現面板突出箱體四周或箱體與面板之間有縫隙的現象。清潔表面，整理引出電線，包裝成品。
（2）大型發光字，用二氧化碳保護焊機把底板和箱體牢固的焊接在一起，然后用玻璃膠把字體四周的焊縫密封。
（3）大型發光字的面板固定，先用快干型玻璃膠把亞克力面板粘貼在箱體上口寬20mm的邊條上，用鉚釘或螺絲鉚固，然后用25mm寬的邊條扣住面板的邊部，再用鉚釘或螺絲固定。
（4）特別是紅色裝飾條，安裝時一定要橫平豎直，接頭處對接嚴密，不然就會出現漏光或黑影現象。

五．電壓電源
1．將變壓器選擇合適的電壓接通電源。
2．注意LED模塊的電壓與變壓器輸出的電壓的一致性。 3．電源線的長度盡可能的短，超過3米時適當增加線徑。 4．當電源線過長時，根據功率換算，增加變壓器數量。
